當汽車駛過坑洼路面時，底盤下方一條U形金屬件正承受著2噸重的沖擊力；當電梯從30層急墜又驟停時，一組彈簧瞬間釋放出數千牛頓的抓握力——這些攸關安全的時刻，都依賴一種看似簡單卻極其關鍵的零件：U簧。而驗證它可靠性的終極考驗，便是通過50KN臥式拉壓試驗機的“強度大考”。
一、U簧是什么？為何要測試？

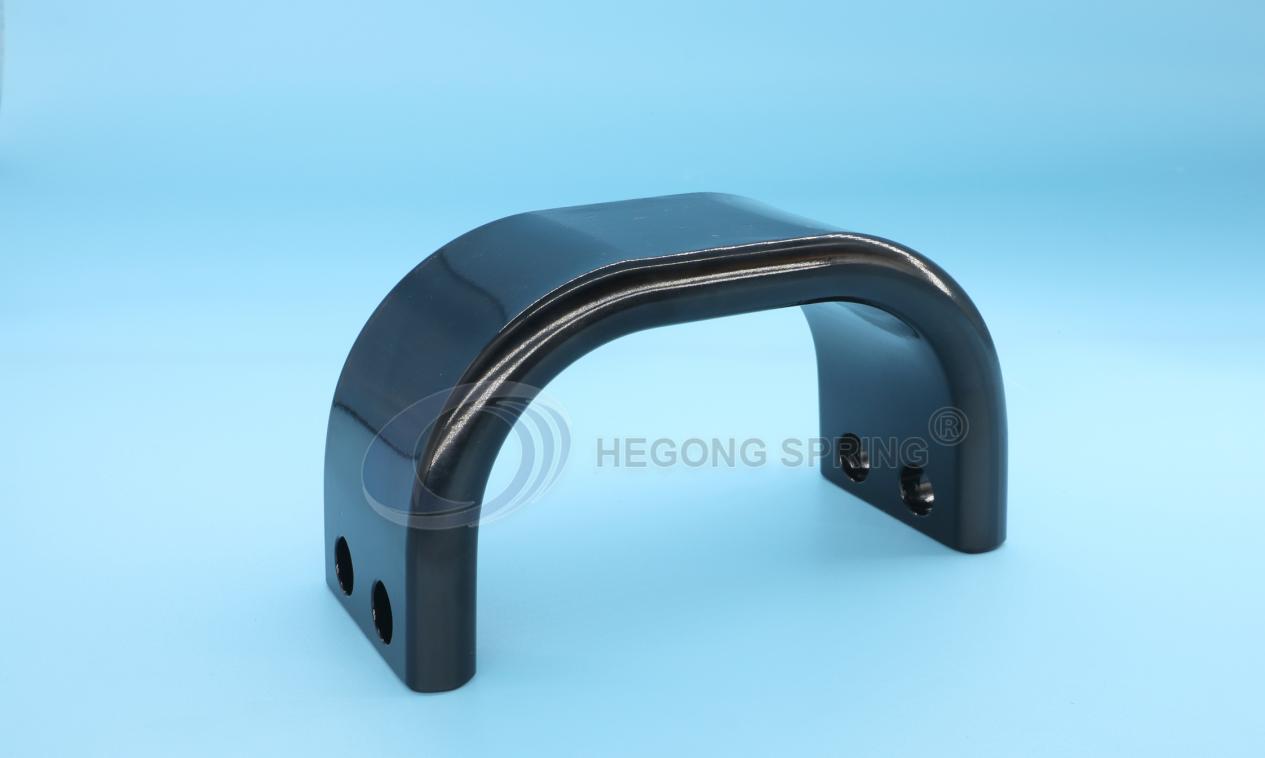

U簧是一根彎成U字形的彈性金屬條（常用不銹鋼或合金鋼），像一張拉滿的弓般積蓄能量。它的核心使命是：

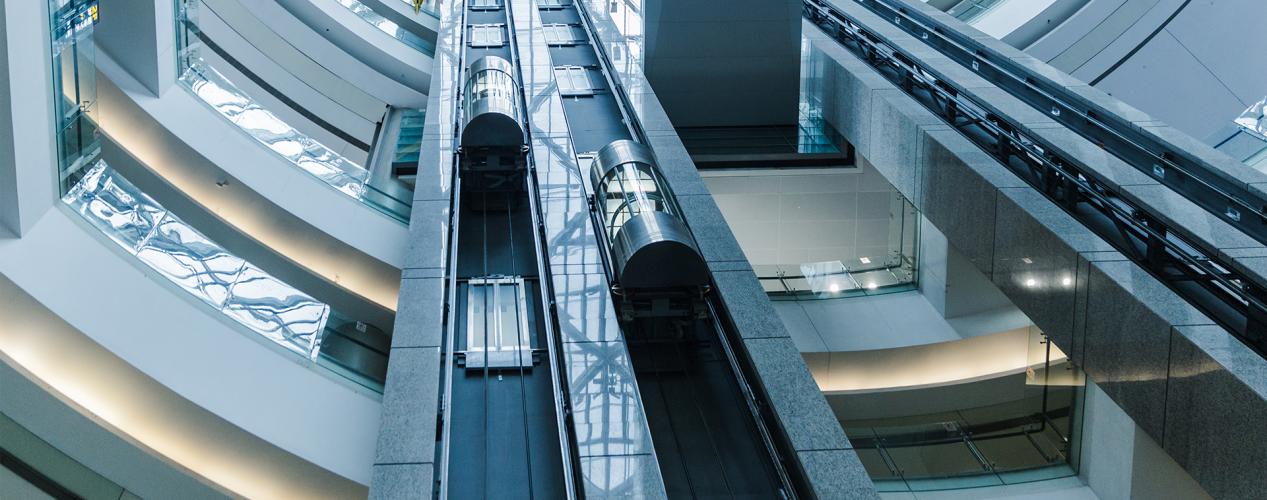

- 壓力衛士：在電梯安全鉗中頂住導軌，用5-8噸摩擦力剎停墜落轎廂
- 抗震專家：汽車底盤防傾桿通過扭曲變形，抵消轉彎時3G的側向離心力
- 密封推手：石化閥門里推動密封圈，在200℃高溫下保持零泄漏
但若U簧力度不足或疲勞斷裂，可能導致電梯沖擊傷亡、車輛側翻、化工廠泄漏。拉壓測試就是給U簧做“體能檢測”——用50KN（約5噸力）的試驗機模擬極端工況，確保它在壽命周期內絕不失效。
二、測試背后的“硬核規則”
如同運動員需按規則參賽，U簧測試必須遵循嚴苛國標。50KN臥式試驗機的操作全程被這些標準鎖定：
1. 試驗機性能鐵律
精度管控（依據GB/T 16825.1+JJG 139）
- 測力誤差≤±0.5%（相當于500牛精度）
- 位移精度0.01mm（頭發絲1/5的細微變形也無所遁形）
數據可信度（GB/T 22066要求）
- 每秒采集100組數據，動態響應＜5毫秒
- 全量程不分檔，避免切換誤差（如測5KN與50KN同樣精準）
2. 測試方法準則
壓縮試驗（GB/T 7314-2005）
- 壓頭速度0.5~5mm/min（模擬實際負載速率）
- U簧需垂直固定，兩端平行度偏差＜0.1mm
疲勞測試（參考GB/T 3075）
- 10萬次循環加載（汽車U簧強制要求）
- 振幅±20%額定載荷，頻率≤15Hz
3. 配件與執行規范
- 引伸計（JB/T 6146）貼附U簧彎曲部，實時監測0.0001級微應變
- 安全防護（GB/T 2611）試驗機帶物理擋板，防斷裂碎片飛濺

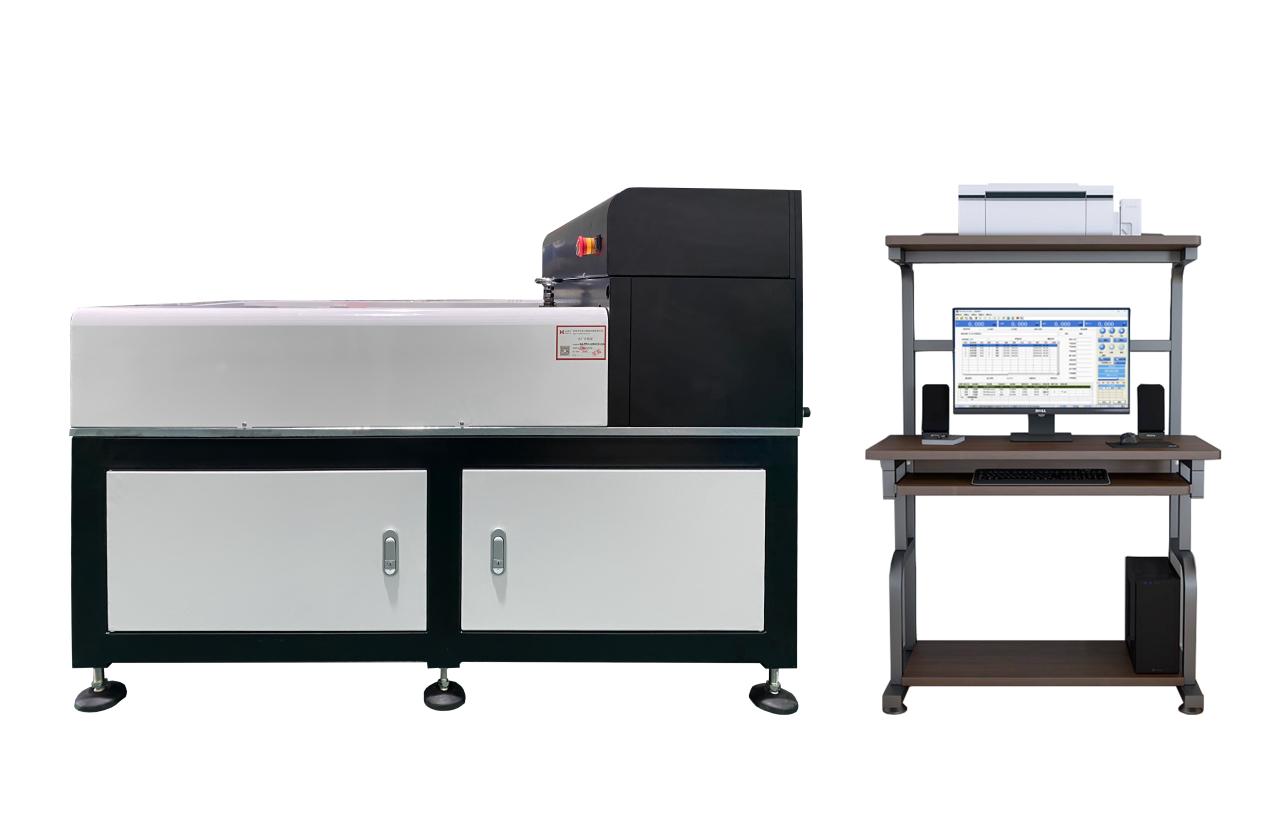

三、50KN臥式試驗機如何給U簧“體檢”？
這臺形似鋼炮的機器，正用科學流程揭開U簧的性能密碼：
1.預處理：U簧表面貼應變片，安裝引伸計（定位應力集中點在U彎內側）
2.壓縮測試：壓頭以2mm/min速度下壓（記錄力值-位移曲線拐點（彈性極限））
3.保載驗證：保持最大壓力10分鐘（變形回彈率≤0.5%）
4.疲勞試驗：5-50KN循環加載10萬次（裂紋檢測）
過程亮點：
- 智能補償：試驗機自動修正裝夾偏差，確保壓力垂直施加
- 失效預警：當位移突增10%或力值波動＞3%，立即停機（符合JJG 139安全條款）
- 溫控模擬：可選配-40℃~150℃環境箱，測試極溫性能
四、測試結果如何判定？
一份合格的U簧報告需闖過三重關卡：
1. 強度門檻
- 汽車防傾桿：壓縮剛度≥180 N/mm（滿載不塌腰）
- 電梯安全簧：極限壓力＞40KN（相當于4噸轎廂制動需求）
2. 疲勞壽命
- 10萬次循環后，剛度衰減≤5%，表面無肉眼可見裂紋
3. 失效模式
- 合格標志：U彎外側出現延展褶皺（材料塑性發揮）
- 致命缺陷：U彎內側斷裂（應力集中導致，需優化弧度設計）
五、為什么選擇臥式試驗機？
相比立式設備，50KN臥式結構具備獨特優勢：
- 抗偏載：U簧受壓時易側向滑動，臥式機雙導軌結構徹底抑制偏移
- 長行程：300mm行程可測試大變形件（如減震U簧壓縮量達100mm）
- 人機安全：操作界面與加載區分離，避免碎片傷害
---
從飛馳的高鐵到底層千米的油井，那些通過50KN拉壓考驗的U簧，正以毫米級的精準彈性守護著現代社會的安全底線。正如上海檢測中心工程師所言：“我們施加的不僅是50千牛頓的壓力，更是對生命的敬畏”——當你按下電梯按鈕時，不妨想象這根U形金屬正在暗處蓄勢待發，準備為你擋住一切下墜的風險。
