拉力機引伸計使用方法介紹

針對部分試樣由于屈服點不明顯，不能準確確定和測量屈服強度。需安裝引伸計，用Rp代表下屈服強度。本文著重介紹一下引伸計的使用步驟：

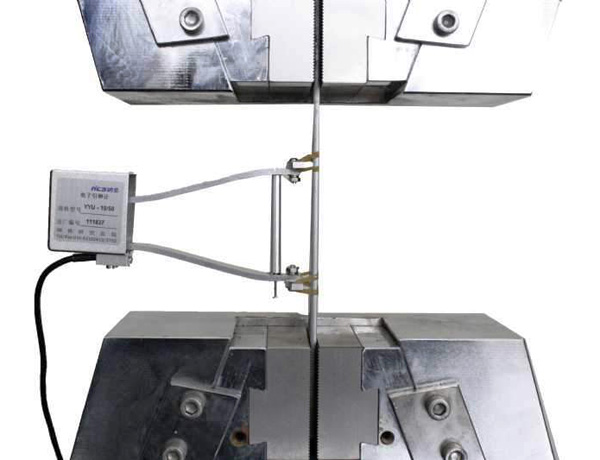

試驗中的引伸計

1、插上引伸計（引伸計的插拔必須是在拉力機關機的狀態下進行）；

2、開拉伸機旋鈕開關；

3、打開電腦，打開電腦上試驗機軟件；

4、點擊軟件上的第二個按鈕“聯機鍵”，在此選定量程100KN，選擇引伸計YYU-10/50，選擇確定；

5、編輯方案：步驟一：選擇拉伸方法（即標準，如拉伸為GB/T228-2010），選擇形狀，有板、棒、及管材（此為必須選擇的，不然輸出的數據不準確，其截面積計算會出問題定Rp0.2需引伸計前打勾，同時選0.2mm去引伸計，選擇變形控制。若僅測定下屈服強度則不在引伸計前打勾，選擇位移控制；

步驟二：設定拉伸速率，金屬材料一般選擇2mm/min，不選擇5mm/min。步驟三可以略過；

步驟四:填寫需要導出的數據（一般為5個），如標距、抗拉強度等，點擊保存；

6、填寫試樣的寬度以及厚度（板材），若管材為填寫內徑以及外徑，棒材填寫直徑，保存參數；

7、先夾緊試樣上部，按拉伸機上清零鍵，使力參數變為“0”，夾緊試樣下部，再按拉伸機上清零鍵，再在試樣上夾上引伸計，之后在電腦上按回零以及清零鍵，此時上部各參數顯示為零；

8、點擊開始拉伸健；

9、變形達到0.2mm時取下引伸計；

10、試樣斷掉后，取下試樣；

11、接著裝下一個試樣進行試驗；

12、試樣試驗完后，點擊右下角“結果”，再點擊“重新計算”點擊保存。再點擊“控制”，填寫斷后的標距，保存參數，再點擊結果，此時會顯示延伸率，再點擊重新計算，保存；

13、打印報告：報告預覽，報告模板選擇拉伸GB228，報告表頭信息，添加實驗日期以及原始標距，報告細節信息，如有測定Rp0.2則選擇測定Rp0.2，而無測定Rp0.2則選擇下擇打印；

14、再進行下一輪實驗。
