拉力機夾具怎么選擇？
來源：天氏庫力 發布日期
2018-05-27 瀏覽：
夾具是拉力機測試過程中不可以缺少的一個輔具。夾具根據試驗方法的不同，大致可分為：拉伸類夾具、壓縮類夾具、彎曲類夾具、剝離類夾具、剪切類夾具等。其中拉伸類夾具約占夾具總量的80%左右。
大家都知道拉力機是將材料試樣兩端分別夾在兩個間隔一定距離的夾具上，兩夾具以一定的速度分離并拉伸試樣，測定試樣上的應力變化，直到試樣破壞為止。通過夾具夾持試樣（或產品）對試樣進行加力，夾具所能承受的試驗力的大小是夾具的一個很重要的指標。它決定了夾具結構的大小及夾具操作的勞動強度的大小，試樣材質有金屬和非金屬之分，形狀有大小之分。材料的成分組成各種各樣，試樣所能承受的試驗力小到幾十厘牛（如紡織用氨綸絲），大到幾十噸（如普通鋼材等；國內最大的電子式萬能試驗機試驗力為600KN,0.5級機），試樣尺寸小到直徑φ0.006mm的金絲，大到直徑1m的PVC管材等。這就要求根據不同的試驗力、試樣的形狀大小選擇設計不同的夾具。 由于拉力試驗機可以測多種產品的性能，由于各種試樣的結構、外觀不同，就形成了夾具結構的特殊性（即沒有統一的標準形狀），對一種夾具，有時我們很難確定它到底更適合哪種試樣，作為拉力機廠家下面我們和大家細細分析一下，以便更好的挑選所需夾具。

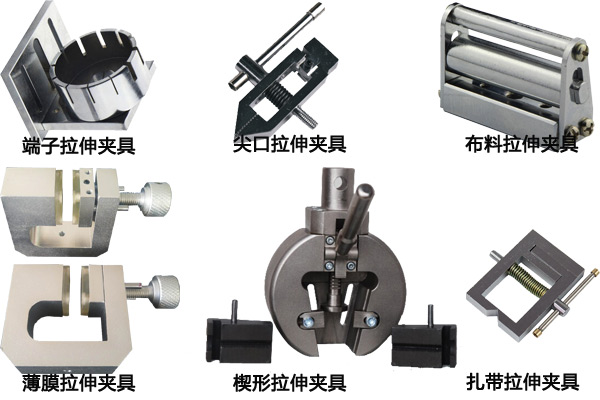

幾種常用的拉伸夾具展示：
一、首先說一下拉力機夾具所具有的特征：
（1）夾持可靠，不能有打滑現象。
（2）做試驗過程中，試樣斷點好。數據離散性小。(即試樣不斷鉗口、鉗口內、平行段或標距外)
（3）夾具是否使用方便、安全。
二、其次還有幾種特殊的情形需要注意：
1、對于變形量大的材料由于變形過大，所以夾持困難，夾具的設計也是一個難點。
2、對于需要在高溫環境下做的試驗，夾具的要求也很高，既要耐高溫，又要不變形，體積要小，所以一般的試驗機廠家來說，也是很難搞定的事情。
3、鋼絲、鋼絞線由于試樣硬度高，內部結構相對松散，在拉伸試驗過程中受力不均勻，夾持試樣的鉗口易磨損等原因，夾具一直未得到好的解決。過去是夾鋁箔來做，一次試驗就耗費四片鋁箔，浪費太大。現在采用了噴涂金剛砂的拉力試驗機夾具，打滑問題解決了，但斷口位置始終未能理想，10根試樣只能成功一半左右。
4、對于批量大，高頻率的試驗來說，國外普遍采用全自動夾持，對與國內試驗機廠家來說，還是個新的課題
5、對與成品及半成品的檢測，需要的夾具則是五花八門，如何個性化滿足客戶要求，對所有試驗機廠家來說，都是一個挑戰
6、常用的夾具名稱有：通用萬能夾具，電線拉力夾具，橡膠拉伸夾具，彈簧拉壓夾具，縫紉線專用夾具，端子專用夾具等等
三、最后還要注意一下夾具的材料，材料要求必須符合以下標準：
①.對一般的金屬及非金屬試樣,夾具的鉗口直接與試樣接觸，一般都選用優質合金結構鋼，合金高碳鋼（或低碳合金鋼）、冷作模具鋼等，通過適當?shù)臒崽幚砉に嚕ù慊鼗稹B碳淬火等）增加其強度、耐磨性. 有時也在鉗口處鑲裝特種鋼材,或在鉗口表面噴涂金鋼砂等.
②.對一些小試驗力的夾具，與試樣接觸的表面采用粘軟質膠皮等。（例如：塑料薄膜、纖維絲等試樣的夾具夾持面。）
③.夾具體一般采用優質中碳鋼、合金結構鋼，通過適當?shù)臒崽幚砉に囋黾悠淞W性能。有時為了減輕重量也采用鋁合金等有色金屬及特種金屬。有時也采用鑄造結構（鑄鋼,鑄鋁等）
拉力機夾具的發展方向：
隨著試驗機在市場上應用領域的擴展及制造業對產品質量意識的提高，拉力機的發展方向是由制樣檢測向成品檢測，這也要求與之適應的夾具是由用于標準試樣檢測的夾具向用于成品檢測的夾具發展。
另外，夾具的使用正在向高效率，低勞動強度的方向發展，過去的夾具一般采用機械鎖緊，費時費力，勞動強度大，效率低。隨著工作環境的改善及大批量試驗的需要，夾具的夾緊方式由原來的機械夾緊向氣動夾緊、液壓夾緊、電動夾緊方向發展。
