拉力機(jī)試樣夾持打滑的原因是什么？
來源：天氏庫力 發(fā)布日期
2022-10-11 瀏覽：
用戶在使用拉力機(jī)的過程中，試樣夾持打滑主要有哪些原因呢?本文我們就針對這個(gè)問題做個(gè)簡單的分析：
人為因素致使拉力機(jī)打滑
造成拉力機(jī)打滑的人為因素是由于操作人員在進(jìn)行試驗(yàn)時(shí)沒有按試驗(yàn)的正確方法進(jìn)行操作而造成的，主要有兩方面的因素：試樣夾持長度較短和夾具的鉗口選擇不當(dāng)。
1.試樣夾持長度較短
試驗(yàn)機(jī)夾具的正確使用方法應(yīng)該是，在試件的夾持長度與夾具齒面長度相同時(shí)，先借助外力推動鉗口，使其在夾持面上產(chǎn)生初始摩擦力，再通過試驗(yàn)機(jī)橫梁的移動對試樣記載，摩擦力拉動鉗口（楔形口）時(shí)由于斜面的作用，軸向拉力越大，產(chǎn)生的夾持力也越大，試驗(yàn)機(jī)夾具體上有兩個(gè)斜面的楔形口正是依據(jù)上述夾持方式，按照接受均勻壓應(yīng)力設(shè)計(jì)的。
但是，有些操作人員并沒有按照試驗(yàn)機(jī)的使用要求進(jìn)行操作，試樣夾持長度較短，或者是試樣加工的就太短，造成楔形口斜面受力不均，楔形口局部應(yīng)力遠(yuǎn)遠(yuǎn)超過材料的屈服強(qiáng)度，從而使楔形口產(chǎn)生塑性變形，嚴(yán)重外翻，使楔形口斜面塌陷或磨損。夾具在這種情況下繼續(xù)使用，減小了楔形口的角度，使夾具本體受力狀態(tài)惡化而出現(xiàn)打滑現(xiàn)象。

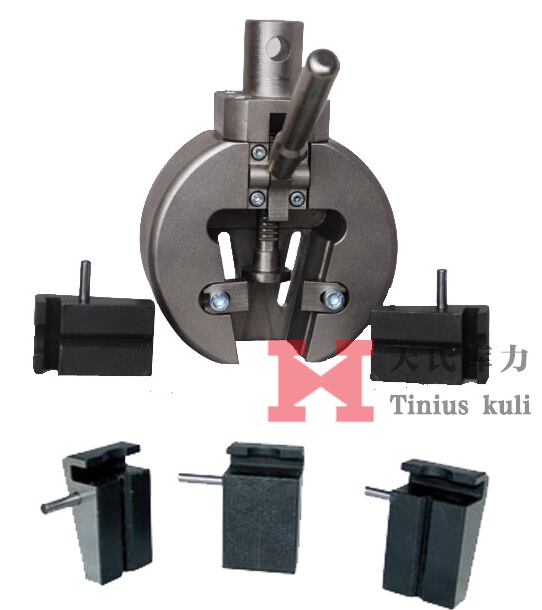

楔形夾具示意圖
2.夾具的鉗口選擇不當(dāng)
拉力機(jī)夾具有多種不同的規(guī)格和夾面，針對不同的試樣采用不用的夾頭，有些操作人員在試驗(yàn)時(shí)，使用大規(guī)格鉗口夾持小截面試樣，或使用平夾頭夾持大試樣，使得夾具與試樣接觸不緊密，摩擦系數(shù)明顯降低，最直觀的表現(xiàn)為夾具的鱗狀尖峰被除數(shù)磨平，摩擦力大幅度的減小。當(dāng)試樣受力逐漸增大達(dá)到最大靜摩擦力時(shí)，試樣就會打滑，從而產(chǎn)生虛假屈服現(xiàn)象。
設(shè)備原因致使拉力機(jī)打滑
設(shè)備原因主要有拉力機(jī)在拉試樣時(shí)由于氧化鐵皮落入楔形快斜面而引起打滑。金屬試樣在進(jìn)行拉拔過程中產(chǎn)生金屬氧化鐵皮，氧化鐵皮會落入到楔形塊與夾具相結(jié)合的斜面中，使得斜面的平整度被破壞、表面粗糙度嚴(yán)重下降，使楔形口（楔形塊）運(yùn)動不靈活，在拉力不斷增加時(shí)，楔形塊沿燕尾斜面的滑動中產(chǎn)生爬行（跳躍行進(jìn)）。拉伸加載過程中時(shí)常出現(xiàn)的叭叭之聲，就是這樣產(chǎn)生的。這就是通常所說的打滑。
推薦閱讀
【本文標(biāo)簽】：拉力機(jī),試樣,夾持,打,滑的,原因,是什么,用戶,在,使用,
【責(zé)任編輯】：天氏庫力 版權(quán)所有：http://www.19498.cn/轉(zhuǎn)載請注明出處
