什么是薄膜雙向拉伸試驗機？
來源：天氏庫力 發布日期
2019-08-28 瀏覽：
薄膜雙向拉伸試驗機顧名思義，是針對薄膜拉伸試驗所研制的專用實驗儀器設備，塑料薄膜拉力試驗機主要適用于塑料薄膜的拉伸、拉力、撕裂、破壞、拉伸破壞等力學性能測試。薄膜雙向拉伸試驗是把薄膜以及薄膜制品從相反的方向同時施加一定的力，從而看多大力能使薄膜破壞、撕裂。用于薄膜生產前配合工藝的試驗，要求工藝參數（如速度、拉伸比、溫度）具有調整范圍寬、靈活等特點。
薄膜雙向拉伸試驗機技術能力介紹：
1、可實現雙向同步拉伸和不同步雙向拉伸；
2、縱橫方向的拉伸倍率可調，最大拉伸8X8或6X6倍，即縱橫方向最大拉伸8倍或6倍；
3、縱橫方向的拉伸速度可調，最快拉伸速度～0.4米/秒；
4、覆蓋整個拉伸8×8或6X6倍區域的溫度場控溫均勻，溫度最高達到180 ℃±1.5℃。

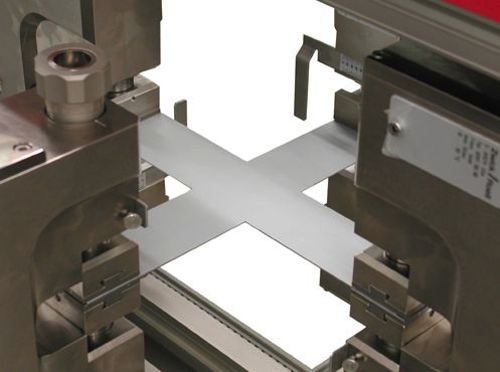

薄膜雙向拉伸圖：
薄膜雙向拉伸
薄膜雙向拉伸試驗機性能參數：
A．荷重元：50－5000N區間選配
B．力量解析度：1/10000
C．力量準確度：≤0.5％
D．力量放大倍數：7段自動切換
E．位移解析度：1/1000
F．位移準確度：≤1％
G．金屬引伸計解析度：1/1000
H．金屬引伸計準確度：≤0.5％
I．大變形引伸計準確度：±1mm
J．速度范圍：15－500mm/min（特殊測試速度亦可依客戶需求定制）
K．行走空間：900mm（不含夾持器、特殊測試空間亦可依客戶需求定制）
L．使用電源:∮220V 50HZ。M. 機臺尺寸:約540×640×1500 mm長×寬×高。
P. 機臺重量:約120 kg。
薄膜雙向拉伸試驗機各大系統原理：
1．拉伸系統
包括：兩對導軌及其驅動組件，四組夾具及其驅動組件。其中；每對導軌中的倆根導軌相互平行，一對導軌與另一對導軌相互垂直交錯，每倆根相互垂直交錯的導軌的交錯處各設有一雙向滑塊；每根導軌上均設有多個滑塊，每個滑塊上各固定安裝一個夾具；夾具驅動組件由依次鉸接的連桿組成。夾具所在導軌上的倆個雙向滑塊上均設有與導軌垂直的長條槽，夾具驅動組件的倆端處在對應的長條槽中，夾具驅動組件內側的鉸鏈的銷固定在對應的滑塊或夾具上。拉伸機構結構實用，運行可靠，步距準確。
2．拉伸工作臺。
采用雙步進電機，經鏈輪傳動，帶動2組絲杠，分別實現對X、Y方向的拉伸動作。用流延或壓延的厚膜片（約120～100mm x 120～100mm見方）厚膜片四邊由膜夾夾緊，厚膜片經加熱后。由2組伸縮拉伸機構帶動膜夾。膜夾是由氣體制動夾。每邊安裝9或7個夾，一共36或28個。每個夾子夾持點膜片5mm。沿X、Y方向等間距運動，從而實現對厚片的雙向拉伸。120X120mm或100X100 mm的片被四邊的夾夾緊后，夾口外膜片受熱面積是110X110mm或90X90 mm，有效的拉伸倍率按有效夾子為準，拉伸區域為8X8=640mm或6X6=360mm既0.64㎡ 或0.36㎡。
3．拉膜工作平臺裝置。
當厚片在工作臺平整夾緊后，啟動輸送電機按紐，烘箱門自動打開，拉伸工作臺移動進入加熱區。烘箱門自動關閉，設備進入加熱拉伸狀態。拉伸工序完成后，啟動按紐，拉伸工作臺移動退出加熱區，回到裝片卸膜區，膜夾卸壓松夾，取出試樣膜。此機型不包括定型裝置。
4．加熱裝置
加熱裝置由三組電加熱器組成。第一組是常態電加熱器，第二組是可控電加熱器，第三組是備用電加熱器，PID控制，精度達到±1℃。
5．熱風系統
由風機、熱交換器，管道、倆個靜壓箱等組成。熱風經上下2個靜壓箱出風孔吹向，處于居中位置厚片的上下面，≈10米每秒的熱風使厚片得到持續均勻加熱。加熱時間和熱風溫度可根據材料、厚度等設定。預熱區和拉伸區是同區域，傳熱是空氣對膜片的對流放熱的過程，并有一定的輻射放熱。以拉伸BOPP片材為例，通常預熱拉伸區需加熱十五分鐘才能達到BOPP需要的156—168℃拉伸溫度，環境溫度有一定影響。樣品進入預熱拉伸區后，1mm厚的BOPP片材從室溫預熱到168℃需要三分半鐘左右。
6．氣動系統
為膜夾提供氣壓，對厚膜片施加夾緊力。夾緊厚片所需氣壓為2.5 Mpa。
7．電氣與控制系統
友好的控制面板和人機界面可方便地操作，采用邏輯控制，步進電機精確的脈沖控制轉軸，每一旋轉中的360度定位。并實現以下設定：
a)設定雙向拉伸或單向拉伸；
b)設定拉伸比；
c)設定拉伸速率；
d)設定加熱溫度和加熱時間；
e)可在自動或手動模式下工作。
注意：薄膜雙向拉伸試驗機跟我們常見的拉力試驗機并不是一種設備，有些朋友容易混淆，拉力試驗機只能完成單向的拉伸，如果要雙向拉伸必須選擇薄膜雙向拉伸試驗機，這是一種專用檢測儀器。
