橫向引伸計|徑向引伸計
產品分類： 工裝夾具
機器型號： TSKL-3575
機器品牌： 天氏庫力
訂購熱線：134-0513-1752
產品介紹：
TSKL-3575橫向引伸計通常用于軸向受力試樣的橫向或徑向應變測量。可與TSKL-3542軸向引伸計同時使用。
TSKL-3575橫向引伸計自我夾持在試樣上，適用于0到25mm寬度或直徑的試樣。一般用于泊松比測量和各向異性材料的橫向應變測量，例如許多復合材料,以及金屬板材試驗，比如r值的確定。大多數可與軸向引伸計同時使用。很容易夾持在試樣上，用一根彈簧固定。圓形的接觸刀刃在試樣上保持位置。引伸計是高精度應變儀型，可與絕大多數外部電子元件兼容。
產品特點：
1、試樣斷裂時可不取下引伸計
2、全橋、350歐姆應變?cè)O(shè)計，可與大多數試驗機兼容；
3、所有型號均可測量正位移和負位移
4、均滿足ASTM 標準B-1級和ISO9513標準0.5級的精度要求
5、隨機配備泡沫襯墊箱
6、堅固的雙彎曲結構設計，性能更加優良，可做頻率較高的循環試驗
7、夾持試樣簡便，彈簧固定
8、自我夾持在試樣上
技術參數：
|
品牌 |
天氏庫力 |
|
型號 |
TSKL-3575 |
|
激勵 |
5~10V DC，最大為12V DC或AC |
|
輸出 |
額定2-4mv/v，具體根據型號而定 |
|
線性度 |
≤滿量程的0.2%，具體根據型號而定 |
|
溫度范圍 |
標準是-40℃~+100℃（最高可定制-270℃~+200℃） |
|
測量范圍 |
±0.5 mm - ±5.0 mm |
|
連線 |
柔性線，標準長度為2.5m |
|
試樣尺寸 |
試樣最大寬度或最大直徑25mm |

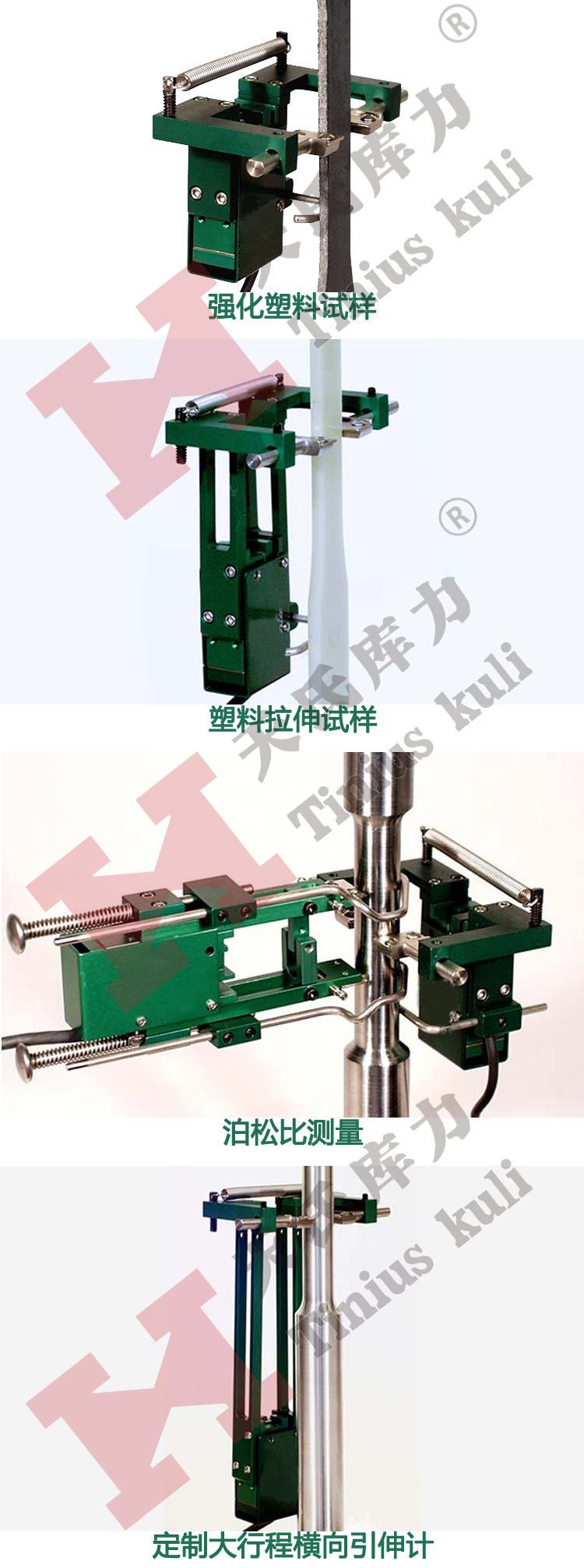

產品展示：
橫向引伸計,徑向引伸計
